Skema Tone Control Sederhana 1 Transistor

Skema Tone Control sederhana menggunakan 1 buah transistor sebagai Op-amp nya yang saya share disini saya rasa sangat cocok untuk pengatur nada bass dan trible power amplifier kelas kecil dan sedang. Karena selain bentuk layoutnya bisa didesain sekecil mungkin, juga kebutuhan power suplay untuk tone control sederhana ini variable, bisa bekerja pada tegangan 9 volt sampai 24 volt DC.


Sebelum lanjut ke pembahasan tentang skema tune control sederhana 1 transistor, saya akan menjelaskan dulu apa itu tone control.

Apa yang dimaksud dengan tune control pada rangkaian audio amplifier?

Tune Control adalah sebuah rangkaian elektronik untuk mengatur besar kecilnya frekuensi nada pada audio yang bisa dibuat menggunakan rangkaian pasif dan juga aktif.

Pada umumnya sebuah rangkaian tune control akan bekerja meluruskan dan menguatkan frekuansi rendah (Bass) dan frekuensi tinggi (Trible).

Walau untuk sebagian tune control modern sudah dilengkapi dengan beberapa tambahan rangkaian untuk mengatur nada tengah, nada semi rendah dan nada semi tinggi, tapi pada dasarnya tetap saja yang menjadi toal ukur bagus tidaknya sebuah tune control adalah kemampuannya menguatkan frekuensi rendah dan tinggi.

Mungkin untuk sebagian orang sudah sangat hafal dengan rangkaian tune control yang menggunakan transistor sebagai Op-Amp nya. Dan yang umum digunakan oleh penggemar rangkaian audio amplifier adalah tone control stereo 4 transsitor.

Penjelasan singkat tentang tune control 1 transistor

Nah disini saya akan berbagi sesuatu yang berbeda dari yang biasa. Walau hanya menggunakan 1 transistor untuk 1 chanel (Mono) atau 2 transistor kalau mau dibuat stereo, tapi tidak akan kalah dengan tune control yang menggunakan transistor lebih dari satu, bahkan tidak akan kalah oleh tune control yang menggunakan IC sebagai Op-Amp nya.

Karena yang menentukan bagus atau tidaknya sebuah tune control terletak pada bagaimana pengaturan nilai resistor dan kapasitor untuk meluruskan dan mengurangi frekuensi, juga pada Op-Amp yang tidak boleh distori.

Baik langsung saja pada pembahasan intinya. Untuk skema tune control 1 transistor adalah sebagai berikut:

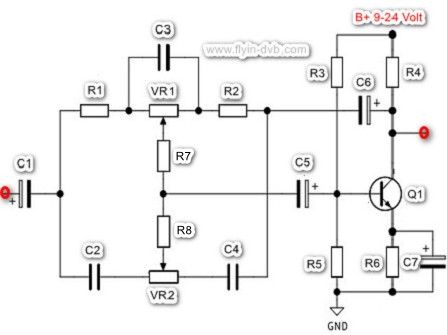

Skema Tone Control Sederhana 1 Transistor

Daftar komponen:
  • R1 = 5,6K 1/4 watt
  • R2 = 5,6K 1/4 watt
  • R3 = 180K 1/4 watt
  • R4 = 5,6K 1/4 watt
  • R5 = 47K 1/4 watt
  • R6 = 1K 1/4 watt
  • R7 = 12K 1/4 watt
  • R8 = 2K2 1/4 watt
  • C1 = 2,2 uf 50 volt
  • C2 = 2N2
  • C3 = 33N
  • C4 = 33N
  • C5 = 2,2 uf 50 volt
  • C6 = 2,2 uf 50 volt
  • C7 = 47 uf 50 volt
  • VR 1 = 100K
  • VR 2 = 100K
  • Q1 = C945.


Nah sekarang tinggal Anda kreasikan skema tune control sederhana diatas menjadi sebuah kit tune control dan pasang pada input power amplifier kebanggaan Anda. Selamat menikmati dentuman bass dan gemercik nada trible yang saya yakin akan membuat nyaman telinga Anda.
