Apa Itu IC Low Dropout Voltage Regulator dan Bagaimana Cara Kerjanya

Dalam dunia elektronik banyak sekali istilah-istilah nama komponen yang wajib diketahui oleh para teknisi, salah satunya komponen IC Low Dropout voltage regulator. Nah pada pembahasan kali ini saya akan menjelaskan tentang apa itu IC Low Dropout voltage regulator dan bagaimana cara kerja komponen tersebut.

IC Low dropout voltage regulator adalah sebuah IC yang dirancang untuk menurunkan tegangan pada tegangan tertentu yang nilainnya ditentukan oleh kode yang terdapat pada IC tersebut.

Sebagai contoh ada IC yang pada fisiknya tertulis 7805, berarti IC tersebut akan menurunkan tegangan menjadi 5 volt, kalau tertulis 7808 berarti akan menurunkan tegangan menjadi 8 volt.

IC Low Dropout Voltage Regulator

Sekilas kalau dilihat dari bentuk fisiknya IC Low dropout voltage regulator terlihat sederhana, hanya terdiri dari 3 atau 4 atau 5 kaki, padahal sebenarnya IC tersebut memiliki banyak sekali komponen transistor dan resistor didalamnya. Sebagai acuan bisa sobat lihat gambar dibawah ini.

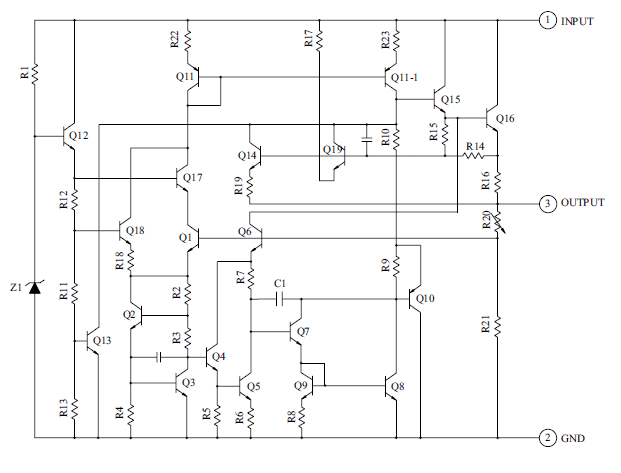

Rangkaian IC Low dropout voltage regulator

Pada gambar diatas adalah contoh IC Low dropout voltage regulator model 3 kaki memiliki 20 buah transistor, 23 buah resitor dan 1 buah dioda zener.

Itu baru jenis IC Low dropout voltage regulator model 3 kaki. Bisa sobat bayangkan berapa banyak komponen untuk jenis IC Low dropout voltage regulator yang 4 kaki dan 5 kaki.

Seperti yang dijelaskan diatas kalau IC Low dropout voltage regulator yang umum ada 3 jenis. Yaitu ada yang 3 kaki atau 3 PIN, ada yang 4 kaki atau 4 PIN, dan ada yang 5 kaki atau 5 PIN.

Disini saya akan membahas cara mengoperasikan masing-masing jenis IC Low dropout voltage regulator yang 3 kaki dan yang 4 kaki saja, karena untuk yang model 5 kaki jarang ditemui pada rangkaian elektronik umum.

Cara mengoperasikan IC Low dropout voltage regulator jenis 3 kaki

Untuk jenis IC 3 kaki yang saya tau ada 9 jenis dan ukuran, yaitu:
  1. 7805
  2. 7806
  3. 7808
  4. 7809
  5. 7812
  6. 7815
  7. 7915
  8. 7818
  9. 7824
Yang dari ke sembilan jenis dan ukuran akan bekerja menurunkan tegangan sesuai dengan angka yang tertera.
  1. 7805 input + hasil outputnya adalah 5 volt +
  2. 7806 input + hasil outputnya adalah 6 volt +
  3. 7808 input + hasil outputnya adalah 8 volt +
  4. 7809 input + hasil outputnya adalah 9 volt +
  5. 7812 input + hasil outputnya adalah 12 volt +
  6. 7815 input + hasil outputnya adalah 15 volt +
  7. 7915 input - hasil outputnya adalah 15 volt -
  8. 7818 input + hasil outputnya adalah 18 volt +
  9. 7824 input + hasil outputnya adalah 24 volt +.
Untuk data PIN IC low dropout model 3 PIN adalah sebagai berikut:
  • PIN 1 sebagai Input voltage
  • PIN 2 Ground
  • PIN 3 sebagai output atau hasil.
Dan tentunya untuk tegangan input dari masing-masing IC diatas ada batasan maksimalnya. Yang kurang lebih sebagai berikut:
  • 7805 maksimal input sebaiknya adalah 8 volt
  • 7806 maksimal input sebaiknya adalah 9 volt
  • 7808 maksimal input sebaiknya adalah 11 volt
  • 7809 maksimal input sebaiknya adalah 12 volt
  • 7815 dan 7915 maksimal input sebaiknya adalah 18 volt
  • 7818 maksimal input sebaiknya adalah 21 volt
  • 7824 maksimal input sebaiknya adalah 27 volt.
Walau pada kenyataan untuk masin-masin IC bisa dikasih input lebih dari batas wajar, tapi akan menyebabkan panas dan IC akan cepat rusak.

Cara mengoperasikan IC Low dropout voltage regulator jenis 4 kaki

Untuk jenis IC Low dropout model 4 kaki atau 4 PIN, kode angkanya akan ada tambahan hurup R. Seperti data dibawah ini:
  1. 78R05
  2. 78R08
  3. 78R09
  4. 78R12
  5. 78R15
  6. 78R18
  7. 78R24
Dan untuk data PIN dari IC low dropout model 4 pin adalah sebagai berikut:
  • PIN 1 sebagai input
  • PIN 2 sebagai output
  • PIN 3 Ground
  • PIN 4 kontrol on/off
Jadi untuk IC model 4 kaki memiliki kaki kontrol on/off. Tidak akan keluar tegangan pada PIN out kalau kaki kontrol on/off tidak diberi tegangan bias kontrol.

Dan untuk batasan tegangan input sama saja seperti IC model 3 kaki yaitu diberi toleransi naik sekitar 3 volt untuk batas amannya.

Demikianlah pembahasan ringan tentang apa itu IC Low dropout voltage regulator dan bagaimana cara kerjanya yang bisa saya sampaikan pada kesempatan kali ini. Semoga artikel ini bisa menambah wawasan sobat semua dalam mengenal berbagai jenis komponen elektronik.
