Data PIN Flyback Polytron Dan Digitec Semua Type

TV Polytron dan Digitec memiliki beberapa type flyback yang terlihat sama padahal beda, juga sebaliknya terlihat beda padahal sama. Sebagai teknisi mengetahui semua data PIN dan persamaan flyback yang digunakan oleh setiap produsen televisi merupakan hal wajib. Karena terkadang kita akan terbentur dengan susahnya mencari type flyback tertentu dan mengklaim kalau flyback susah dicari.

Data PIN Flyback Polytron dan Digitec

Berdasarkan pengalaman saya ada sekitar 14 type Flyback yang digunakan oleh TV Polytron dan digitec berbagai type dan ukuran. Yang diantaranya:
  1. FCK 14A006
  2. FCM 2015H
  3. FTK 21R002
  4. JF0501-195913
  5. FTK 21R011UN
  6. FCM 20B061N
  7. JF0501-19577
  8. JF0601-19577
  9. JF0501-19584
  10. JF0501-19587
  11. JF0501-19534
  12. BSC 29-0127N
  13. BSC 27-0109E
  14. DST 2010-S96

Bukan tidak mungkin masih ada type lain yang tidak saya ketahui.

Dari semua type flyback polytron dan digitec diatas, saya sudah merangkum data PIN, persamaan dan juga untuk model TV apa saja flyback tersebut digunakan. Karena seperti yang kita ketahui kalau jenis TV tabung itu ada beberapa macam dan ukuran. Ada jenis TV tabung cembung, ada jenis TV tabung Flat dan ada jenis TV tabung Slim dengan ukuran 14", 17", 21" sampai 29".

Perlu diperhatikan kalau data PIN yang saya tulis di hitung searah jarum jam.

1. Data PIN FBT Polytron dan digitec FCK 14A006

Digunakan oleh TV Polytron dan Digitec 14" cembung. Dengan data PIN sebagai berikut:
  • PIN 1 = NC (Tidak digunakan).
  • PIN 2 = NC (Tidak digunakan).
  • PIN 3 = GROUND.
  • PIN 4 = Out 185 volt untuk tegangan video amplifier.
  • PIN 5 = Out 16 volt.
  • PIN 6 = Heater.
  • PIN 7 = Out 24 volt.
  • PIN 8 = ABL atau BCL.
  • PIN 9 = B+ 115 volt.
  • PIN 10 = Colector H.


2. Data PIN FBT Polytron dan Digitec FCM 2015H

Digunakan oleh TV Polytron dan Digitec 20" cembung dengan data PIN sebagai berikut:
  • PIN 1 = NC (Tidak digunakan).
  • PIN 2 = NC (Tidak digunakan).
  • PIN 3 = GROUND.
  • PIN 4 = Out 185 volt untuk tegangan video amplifier.
  • PIN 5 = Out 16 volt.
  • PIN 6 = Heater.
  • PIN 7 = Out 24 volt.
  • PIN 8 = ABL atau BCL.
  • PIN 9 = B+ 115 volt.
  • PIN 10 = Colector H.


3. Data PIN FBT Polytron dan Digitec FTK 21R002

Digunakan oleh TV Polytron dan Digitec 21" model cembung dengan data PIN sebagai berikut:
  • PIN 1 = NC (Tidak digunakan).
  • PIN 2 = NC (Tidak digunakan).
  • PIN 3 = GROUND.
  • PIN 4 = Out 185 volt untuk tegangan video amplifier.
  • PIN 5 = Out 16 volt.
  • PIN 6 = Heater.
  • PIN 7 = Out 24 volt.
  • PIN 8 = ABL atau BCL.
  • PIN 9 = B+ 115 volt.
  • PIN 10 = Colector H.

Setelah melihat data PIN dari 3 jenis Flyback diatas ternyata memiliki persamaan, hanya beda ukuran TV saja.

Mungkin ada yang bertanya apakah dari ketiga Flyback diatas bisa saling tertukar arau saling digunakan?

Jawaban saya BISA. Karena pada dasarnya untuk televisi berukuran 14" sampai 21" bisa menggunakan mesin yang sama.

4. Data PIN FBT JF0501-195913

Digunakan oleh TV Polytron dan Digitec bahkan digunakan juga oleh TV merk OKE dan Okevision yang masih merupakan merk dagang dari polytron. Dan Flyback JF0501-195913 bisa digunakan untuk TV ukuran 14" sampai 21" model cembung. Dengan data PIN sebagai berikut:
  • PIN1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = Out 185 volt untuk tegangan video amplifier.
  • PIN 5 = NC (Tidak digunakan).
  • PIN 6 = Heater.
  • PIN 7 = Out 25 volt untuk tegangan IC vertikal.
  • PIN 8 = ABL.
  • PIN 9 = Out 12 volt.
  • PIN 10 = AFC.


5. Data PIN FBT FTK 21R011UN

Digunakan oleh TV Polytron dan Digitec bahkan digunakan juga oleh TV merk OKE dan Okevision yang masih merupakan merk dagang dari polytron. Dan Flyback JF0501-195913 bisa digunakan untuk TV ukuran 14" sampai 21" model cembung. Dengan data PIN sebagai berikut:
  • PIN1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = Out 185 volt untuk tegangan video amplifier.
  • PIN 5 = NC (Tidak digunakan).
  • PIN 6 = Heater.
  • PIN 7 = Out 25 volt untuk tegangan IC vertikal.
  • PIN 8 = ABL.
  • PIN 9 = Out 12 volt.
  • PIN 10 = AFC.

Kesimpulannya antara flyback JF0501-195913 dan FTK-21R011UN adalah sama dan sama-sama bisa saling digunakan.

6. Data PIN FBT FCM 20B061N

Digunakan oleh TV polytron dan Digitec 20" model cembung dengan data PIN sebagai berikut:

  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


7. Data PIN FBT JF0501-19577

Digunakan oleh TV Polytron dan Digitec 21" model cembung dan Flat dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


Sekilas antara Flyback FCM 20B061N dengan JF0501-19577 adalah sama.
Pertanyaanya apakah bisa mengganti JF0501-19577 dengan FCM 20B061N atau sebaliknya?
Berdasarkan pengalaman saya bisa saja.

8. Data PIN FBT JF0605-19577

Selama saya menjadi teknisi baru sekali saja menemukan TV polytron yang menggunakan Flyback JF0601-19577, dan data PIN nya sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = Out 200 volt untuk tegangan video amplifier.
  • PIN 5 = NC (Tidak digunakan).
  • PIN 6 = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


9. Data PIN FBT JF0501-19584

Digunakan oleh TV Polytron 21" model cembung dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.

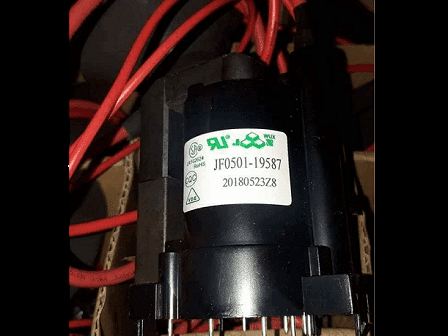

10. Data PIN FBT JF0501-19587

Digunakan oleh TV Polytron 21" slim dan ultra slim dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


11. Data PIN FBT JF0501-19534

Digunakan oleh TV polytron 29" Flat dan slim dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 135 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL atau BCL
  • PIN 9 = +17 volt.
  • PIN 10 = -17 volt.


Terkadang untuk PIN 4 dan PIN 5 sama-sama mengeluarkan tegangan 185 volt.

12. Data PIN FBT BSC 29-0127N

Digunakan oleh TV Polytron 29" Flat dan Slim dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 135 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC (Tidak digunakan)
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


13. Data PIN FBT BSC 27-0109E

Digunakan oleh TV Polytron ultra slim dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC/24 volt.
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


14. Data PIN FBT DST 2010-S96

Digunakan oleh TV Polytron 21" slim dengan data PIN sebagai berikut:
  • PIN 1 = Colector H.
  • PIN 2 = B+ 115 volt.
  • PIN 3 = Ground.
  • PIN 4 = NC (Tidak digunakan).
  • PIN 5 = Out 185 volt untuk tegangan video amplifier.
  • PIN = Heater.
  • PIN 7 NC/24 volt.
  • PIN 8 = ABL.
  • PIN 9 = +12 volt.
  • PIN 10 = -12 volt.


Nah demikianlah data PIN lengkap Flyback (FBT) TV Polytron dan digitec yang bisa saya sampaikan pada kesempatan kali ini. Semoga ada manfaatnya bagi para sobat teknisi pembaca setia blog ini.
