Data PIN dan Persamaan Flyback 6174 - 6006H

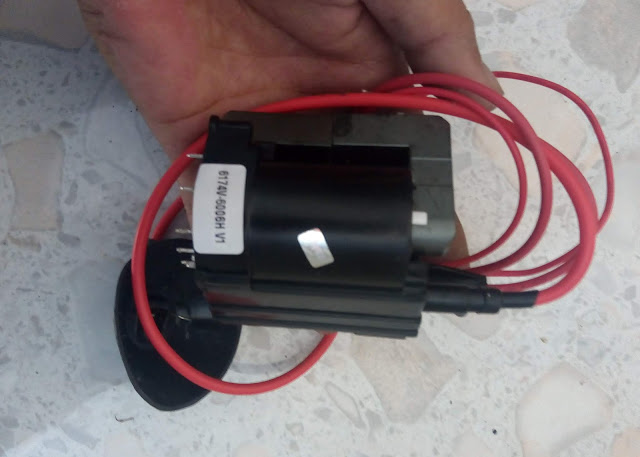

Flyback 6174 - 6006H adalah flyback TV tabung LG untuk tabung jenis Flat dan cembung (bukan slim). Sebagai catatan teknisi disini saya akan menjelaskan tentang data PIN dan persamaan flyback 6174 - 6006H.

Data PIN dan Persamaan Flyback 6174 - 6006H

Data PIN FBT 6174 - 6006H

PIN dihitung sesuai dengan arah jarum jam:

  • PIN 1 = Colector H.
  • PIN 2 = Out 180v untuk tegangan video Amplifier.
  • PIN 3 = B+ 110 -115 Volt.
  • PIN 4 = Ground.
  • PIN 5 = Out 12 Volt.
  • PIN 6 = Out 26 Volt untuk tegangan IC Vertikal.
  • PIN 7 = Tidak digunakan.
  • PIN 8 = Abl.
  • PIN 9 = Out 4,4 untuk tegangan Heater.
  • PIN 10 = AFC.

Persamaan FBT 6174 - 6006H

Menurut data yang saya simpan, ada 2 jenis Flyback yang sama persis data PIN nya dengan 6174 - 6006H, yaitu:
  1. 6174 - 6006E
  2. BSC23 - N0121.

Jadi kalau sobat menemukan kerusakan flyback 6174 - 6006H bisa diganti dengan flyback 6174 - 6006E atau dengan BSC23 - N0121 juga sebaliknya.

Nah demikianlah artikel tentang data PIN dan juga persamaan FBT 6174 - 6006H yang bisa saya sampaikan pada kesempatan kali ini.

Kalau ada diantara sobat yang punya pengalaman lain, silakan berbagi kepada kami lewat kolom komentar yang disediakan.
