Penyebab TV Hanya Menampilkan Gambar 1 Garis Vertikal Atau Horisontal

Salah satu kerusakan umum yang bisa dibilang paling sering dijumpai pada televisi jenis tabung adalah kerusakan gambar yang hanya menampilkan 1 garis vertikal atau 1 garis horisontal saja, sementara untuk suara tidak ada masalah sama sekali. Nah karena seringnya admin melihat keluhan-keluhan dari para sobat teknisi mengenai masalah ini, maka pada kesempatan kali ini admin akan membahas tuntas tentang penyebab dan cara memperbaiki kerusakan televisi yang hanya menampilkan gambar 1 garis vertikal dan horisontal.

1. Layar TV hanya menampilkan gambar 1 garis vertikal

Yang dimaksud dari 1 garis vertikal adalah garis dari atas kebawah, atau agar lebih jelas bisa lihat contoh gambar dibawah ini.

Layar TV hanya menampilkan gambar 1 garis vertikal

Nah apabila sobat menjumpai kerusakan layar TV hanya menampilkan gambar 1 garis vertikal seperti pada gambar diatas maka keruksakan ada pada bagian akhir rangkaian horisontal.

Apa rangkaian akhir horosintal itu? Yaitu yoke defleksi atau komponen penghubung yoke defleksi horisontal.

Agar lebih jelas, yoke defleksi horisontal pasti terdiri dari lilitan yang memiliki 2 ujung kabel. Kabel yang kesatu pasti terhubung dengan kaki kolektor transistor horisontal, dan ujung kabel yang kedua akan terhubung ke ground melalui induktor dan kapasitor. Adapula yang menggunakan rangkaian PIN CUSHION, tapi pada intinya tetap sama yaitu kabel akan terhubung ke ground melalui induktor dan kapasitor.

Kerusakan yang paling pasti apabila sobat menjumpai masalah diatas adalah putusnya kapasitor yang berukuran antara 200 nano farad (204j) sampai ada yang menggunakan kapasitor berukuran 1uf (105j), tau bisa saja hanya solderannya yang lepas. Untuk putusnya induktor sampai saat artikel ini dibuat, admin belum pernah menjumpai. Dan perlu admin tegaskan kalau bukan putus lilitan yoke defleksinya, karena berdasarkan pengalaman admin kalau lilitan yoke defleksi ada yang putus yang nampak bukan 1 garis vertikal, melainkan gambar akan berbentuk trapesium.

Untuk ukuran kapasitor umum yang sering digunakan untuk jumper yoke defleksi horisontal adalah sebagai berikut:
  • 204j 250/400/630v = 200 Nano Farad 250/400/630v.
  • 224j 250/400/630v = 220 Nano Farad 250/400/630v.
  • 274j 250/400/630v = 274 Nano Farad 250/400/630v.
  • 334j 250/400/630v = 330 Nano Farad 250/400/630v.
  • 364j 250/400/630v = 360 Nano Farad 250/400/630v.
  • 394j 250/400/630v = 394 Nano Farad 250/400/630v.
  • 474j 250/400/630v = 474 Nano Farad 250/400/630v.
  • 564j 250/400/630v = 474 Nano Farad 250/400/630v.
  • 684j 250/400/630v = 684 Nano Farad 250/400/630v.
  • 824j 250/400/630v = 824 Nano Farad 250/400/630v.
  • 105j 250/400/630v = 1 Mikro Farad 250/400/630v.

2. Layar TV hanya menampilkan gambar 1 garis horisontal

Yang dimaksud dari 1 garis horisontal adalah garis dari kiri ke kanan. Atau agar lebih jelas silahkan perhatikan gambar dibawah ini.

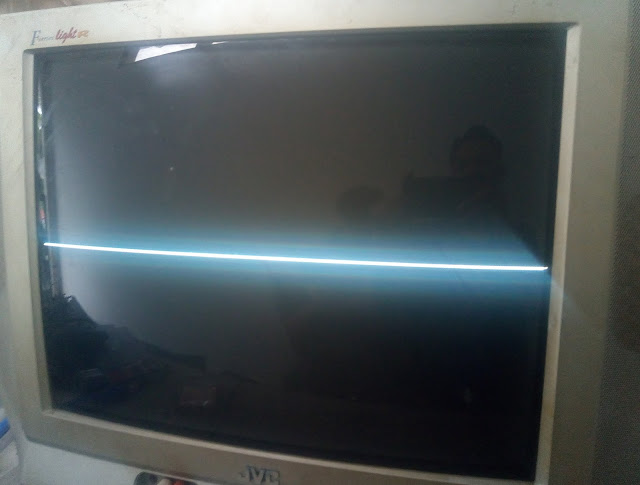

Layar TV hanya menampilkan gambar 1 garis horisontal

Nah kalau sobat menjumpai kerusakan berupa gambar 1 garis horisontal lurus seperti yang terlihat pada gambar diatas, maka kerusakan ada pada bagian vertikal.

Bagian vertikal yang mananya? Ada beberapa hal yang bisa menyebabkan gambar hanya 1 garis horisontal, diantaranya:
  1. Tidak ada tegangan untuk IC vertikal.
  2. IC vertikal rusak.
  3. Tidak ada sinyal input vertikal dari osilator.
  4. Salah satu kabel yang ke yoke defleksi vertikal lepas atau socketnya longgar.
Jadi sobat cukup mengecek keempat bagian yang admin jelaskan diatas saja. Karena untuk kerusakan lain seperti putus lilitan yuke defleksi vertikal atau komponen pendukung rangkaian vertikal rusak yang akan nampak bukan 1 garis horisontal, pasti akan memperlihatkan penampakan yang berbeda.

Admin rasa cukup jelas, mudah-mudahan artikel penyebab dan cara memperbaiki kerusakan TV yang hanya menampilkan gambar 1 garis vertikal atau horisontal ini bisa menambah wawasan kita semua, karena terkadang ketika sobat bertanya, banyak sekali jawaban yang tidak sesuai. Sekian dan semoga bermanfaat.
