Polytron Muncul Garis Putih Di Atas Layar

Sebenarnya muncul garis putih diatas layar TV bukan hanya terjadi pada TV Polytron, tapi hal ini merupakan masalah umum untuk semua TV tabung yang penyebabnya tetap sama. Jadi artikel yang saya beri judul Polytron muncul garis-garis putih diatas layar ini, bisa jadi referensi untuk memperbaiki masalah yang sama selain di TV Polytron.

Polytron Muncul Garis Putih Di Atas Layar

Sering saya bahas pada artikel-artikel sebelumnya seputar servis elektronik, kalau penyebab munculnya garis putih di atas layar TV ada 2 macam:
  1. Cacat lilitan yoke defleksi bagian vertikal (ada lilitan konslet).
  2. Keringnya Elko dibagian vertikal.

Cara mengatasi TV Polytron muncul garis putih di atas layar

Saya tidak akan panjang lebar membahas ini dan itu, langsung saja pada pokok pembahasan, karena saya sadar, kalau pembaca butuh artikel yang singkat, jelas, dan bisa menyelesaikan masalah.

Silahkan perhatikan skema vertikal dibawah ini.

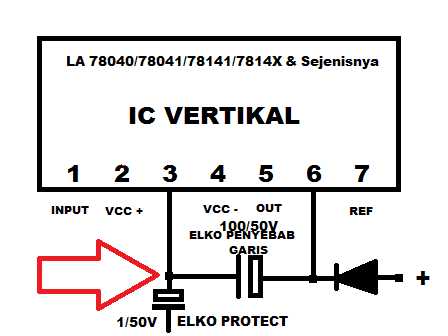

Skema vertikal menggunakan IC LA 78040, 78041, 78141 dan sejenisnya

Skema diatas adalah rangkaian vertikal yang menggunakan IC LA 78040/78041/78141 dan masih banyak lagi seri IC yang beda tapi pada kenyataannya sama, hanya beda di daya watt dan ampere nya saja.

IC jenis 78xxx tersebut hampir digunakan oleh semua merk TV tabung keluaran baru. Dan kalau Anda menemukan masalah munculnya garis putih diatas layar, langsung saja fokus pada Elko yang saya tunjuk pada skema diatas.

Elko tersebut tersambung ke dioda jenis IN 4004 - 4007 yang mengambil input DC dari dioda penyearah tegangan vertikal dari FBT. Tinggal Anda ganti elko tersebut yang biasanya berukuran antara 100/35-50 volt sampai 220/35-50 volt, maka masalah akan langsung teratasi, kecuali seperti yang saya jelaskan diatas, yaitu kerusakan ada di bagian yoke vertikal yang konslet antara lilitan.

Lalu bagaimana untuk rangkaian yang menggunakan IC LA 78xxx? Saya yakinkan kalau penyebabnya tetap sama, yang harus Anda lakukan cukup mencari dioda yang mengambil input DC dari tegangan utama vertikal dan terhubung ke kaki posistif elko tersebut.

Saya rasa cukup jelas, terima kasih sudah membaca artikel cara mengatasi TV Polytron muncul garis-garis putih diatas layar ini. Dan harapan saya semoga artikel ini walau singkat tapi bermanfaat.

Baca juga: Polytron gambar vertikal tidak penuh dan juga cacat.
