Belajar Merakit Audio Amplifier Mini Dengan 1 Transistor

Pembaca setia artikel-artikel seputar elektronik terutama para pelajar yang sedang mendalami ilmu elektronik. Pada kesempatan kali ini Flyin DVB akan mengajak anda untuk belajar merakit audio amplifier mini dengan 1 Transistor sebagai penguat utamanya.

Maksud dan tujuan dibuatnya artikel ini adalah sebagai penambah wawasan para pembaca semua, agar lebih bisa memahami bagaimana cara kerja dari sebuah transistor apabila dijadikan sebagai penguat audio.

Baik langsung saja ke pembahasan pokok, yaitu belajar cara membuat atau merakit audio amplifier dengan 1 Transistor.

Komponen yang dibutuhkan:
  • 1 Buah Tansistor TIP 31, atau D 313, atau bisa juga menggunakan Transistor yang sejenis
  • 1 Buah Resistor 470 ohm 1/2 watt
  • 1 Buah Kapasitor Elektrolit (ELKO) 10 uf 50 volt
  • 1 Buah Load Speaker 8 0hm 5-15 watt
  • 1 Buah baterai 3 volt
  • 1 Buah Hatsink (Pendingin)
  • Kabel secukupnya

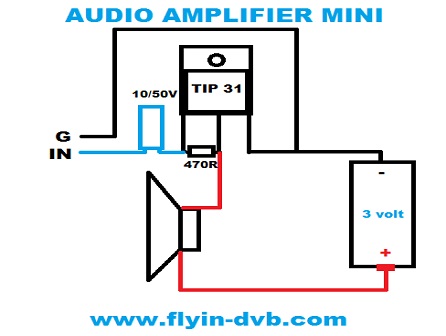

Cara merakitnya, silahkan perhatikan gambar atau skema dibawah ini.

Belajar Merakit Audio Amplifier Mini Dengan 1 Transistor

Cara kerja dari rangkaian di atas adalah, arus + positif DC 3 volt dialirkan melalui Load speaker menuju kaki kolektor dari transistor TIP 31. Sementara arus negatif (Ground) langsung terhubung ke kaki emitor dari transistor TIP 31.

Resistor 470 ohm 1/2 watt menghubungkan kaki kolektor dan basis dari transistor TIP 31, dalam posisi begitu, maka sudah terjadi induksi kuat di dalam lilitan Load Speaker yang akan menjadi getaran audio yang lumayan kuat apabila kaki basis di aliri sinyal audio melalui kapasitor elektrolit sebagai gerbang input.

Nah mudah bukan? itulah penjelasan singkat mengenai bagaimana belajar merakit audio amplifier mini menggunakan sebuah Transistor sebagai penguat utamanya. Semoga artikel singkat ini bisa bermanfaat.

Baca Juga: Skema Audio Amplifier 25 Watt Menggunakan Mosfet (FET).
